48000BPH 60000BPH Высокоскоростная упаковочная упаковочная машина 130КВт

24000BPH 36000BPH 48000BPH 60000BPH Высокоскоростной и стабильной упаковочной машины

Сфера применения: Это оборудование в основном подходит для промышленной упаковки стеклянных бутылок/бутылок/консервов из ПЭТ в таких отраслях, как вода, напитки, пиво, пищевые продукты и медицина.

Применимый диапазон мощности производственной линии: от 12 000 до 48 000 бутылок в час

Диапазон емкости в соответствии с различными спецификациями упаковки: от 30 до 260 упаковок в минуту

Конфигурация основного компонента:

1.Введение упаковки сжатия:

1) Однокомпонентная полностью автоматическая упаковочная машина с термоусадочной пленкой является новым типом упаковочного оборудования, разработанного и изготовленного на основе характеристик упаковочной пленки, сокращающейся при нагревании..Он может автоматически расставлять отдельные продукты, группировать их, толкать бутылки с помощью серво, обертывать пленку с помощью серво, и, наконец, формировать коллективную упаковку с помощью нагревания и сокращения,охлаждение и формированиеПродукция в упаковке плотно привязана, имеет правильный и красивый вид, что позволяет сэкономить на расходах на упаковку.

Теплоустойчивая пленка упаковочная машина, произведенная нашей компанией имеет характеристики простой работы, широкий диапазон применения, хорошая герметика, общий дизайн комбинации,легкое обслуживание каждого компонента, полный сервомоторный привод, синхронное позиционирование и точность.Сменяемая панель управления принимает работу интерфейса человека-машины для отображения различных условий работыУникальное устройство размотки пленки и стрижки, запатентованный константно напряженный конвейер пленки, может просто и удобно регулировать длину пленки и имеет уникальное цветное устройство позиционирования пленки..Продукция упакована твердо и надежно, когда она накладывается в нижней части упаковки.Его номинальная мощность 70 кВт., а фактическое потребление менее 40 КВт при температуре нагрева 200 °C.

2) Сценарий применения для упаковки сжатия:
Уменьшитель упаковки широко используется в производственной линии воды, производственной линии напитков, производственной линии консервированной пищи, производственной линии кормов для домашних животных, производственной линии пива, производственной линии жидких приправ и т. д.

2.Основные технические параметры высокоскоростной полностью автоматической упаковочной машины с термоусадочной пленкой:

Модель оборудования:SPCSW.G1

Основные параметры* Скорость:

ПЭТ бутылка 550 мл Консервы 330 мл

80 упаковок/мин 4*6 комбинации 90 упаковок/мин 4*6 комбинации

2*90 упаковок/мин 3*4 комбинации 2*130 упаковок/мин 2*3 комбинации

*Установленная мощность: 130КВт *Операционная мощность: 105КВт

*Размеры: L21650MMxW2890MMxH2350MM

*Масса оборудования: 14,5 т

Описание конфигурации:

* Способ открытия двери безопасности: свертывающаяся верхняя дверь

*Интерфейс взаимодействия между человеком и машиной: AB хост-компьютер

*Стандарт проектирования схемы безопасности: PLD

*Номер оси сервомотора: 21 ось/Инновация

*Стандарт разработки рамочной программы: PACKML/OMAC

*Пневматическая конфигурация и конструкция воздушных цепей: полный набор пневматических компонентов FESTO,

* тип ПЛК: контроллер движения/компонент обработки воздушного источника Inovance с электрическим клапаном управления и клапаном мягкого запуска

Функциональное описание:

*Метод регулирования давления группировки бутылок: 8 столбцов независимого регулирования постоянного давления

*Метод защиты от перегрузки бутылочкой/пленкой: Пневматическое устройство защиты от перегрузки крутящего момента/механический ограничитель крутящего момента

*Метод нагрева/циркуляции сжатой печи: верхнее электрическое отопление, принудительное циркуляция вентилятора

* Максимальное количество каналов сужающей печи: двойные каналы, одно- и двойное переключение

* Способ переключения канала сжатия печи: ручная регулировка колеса, не нужно демонтировать среднюю воздушную камеру

* Способ размотки пленки: размотка сервомотором

* Способ цепной смазки всей машины: автоматическая смазка

*Количество точек смазки: 17 баллов

* Способ центрирования пленочного ролика PE: ручная настройка с помощью винтовой стержни и цифрового дисплея

* Изменение пленочной пленки из ПЭ и способ скрещивания: автоматическое скрещивание

*Метод регулирования давления ролика для подачи пленки: точное регулирование пневматического постоянного давления

* Способ резки/подкормки пленки: предварительно разрезанная пленка, вакуумный конвейер

*Метод коррекции отклонений в ленте конвейера на основе листа: автоматическая коррекция отклонений

Патентный номер: ZL2022 30020804.3

ZL 2021 2 0662848.6

ZL 2023 2 3149571.5

3Процесс:

(1) Транспортировка,

(2) Устройство,

(3).Группировка,

(4) Фильмовое питание,

(5)Опаковка пленкой для сбора стержня,

(6) Сокращение,

(7) Охлаждение,

(8).Выпуск готовой продукции.

4.Описание характеристик процесса:
(1).Простой и красивый внешний вид, новая и уникальная структура, легкое обслуживание.
(2).Пневматическое расширение поддерживает пленку, электронную индукционную пленку, гладкое питание пленкой, быструю и быструю замену пленки.
(3) Система управления сервомотором, стабильная и надежная.
(4) На входе используется метод микровибрационного разделения бутылок, который позволяет плавно разделить продукты и эффективно предотвратить заторможение бутылок.
(5) Удлиненный конвейерный ремень для подачи бутылок способствует сортировке бутылок, эффективно увеличивая количество стержней для сбора пленки, уменьшая линейную скорость конвейерной цепочки,и увеличение толерантности оборудования.
(6).Механизм разделения бутылки использует серво в сочетании со структурой подшипника, и разделение бутылки является точным и надежным.
(7).Уменьшающая камера использует уникальную технологию циркулирующего воздуха для транспортировки, чтобы значительно улучшить эффект уменьшения.лучший эффект сжатия упаковки.
(8).Более 90% электрических компонентов являются импортными высококачественными брендами, стабильными и надежными.
(9).Вся машина использует энергосберегающую технологию, экономия 30% потерь мощности, низкий уровень выбросов углерода и защита окружающей среды.
(10).Сенсор цветной маркировки автоматически фиксирует маркировку, а сервомотор управляет длиной и положением питания пленки для достижения позиционирования цветной пленки и улучшения качества упаковки продукта.

5Основная структура и функция:

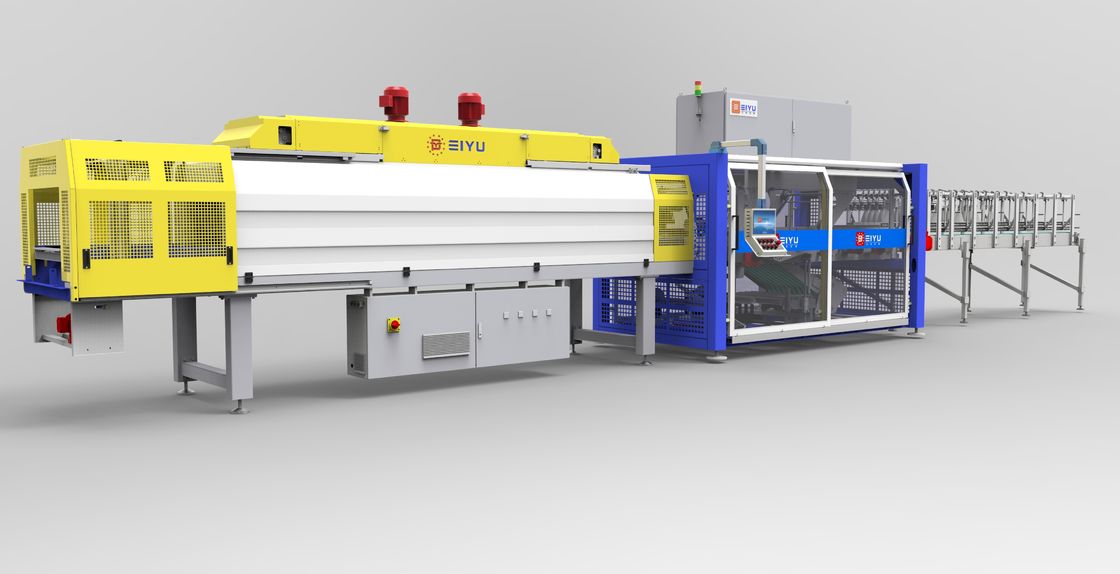

Весь набор оборудования состоит из конвейерной ленты для подачи бутылок, упаковочной машины, теплоуменьшающей машины, бесприводного конвейерного ролика, электрического управления, пневматического управления и других частей.

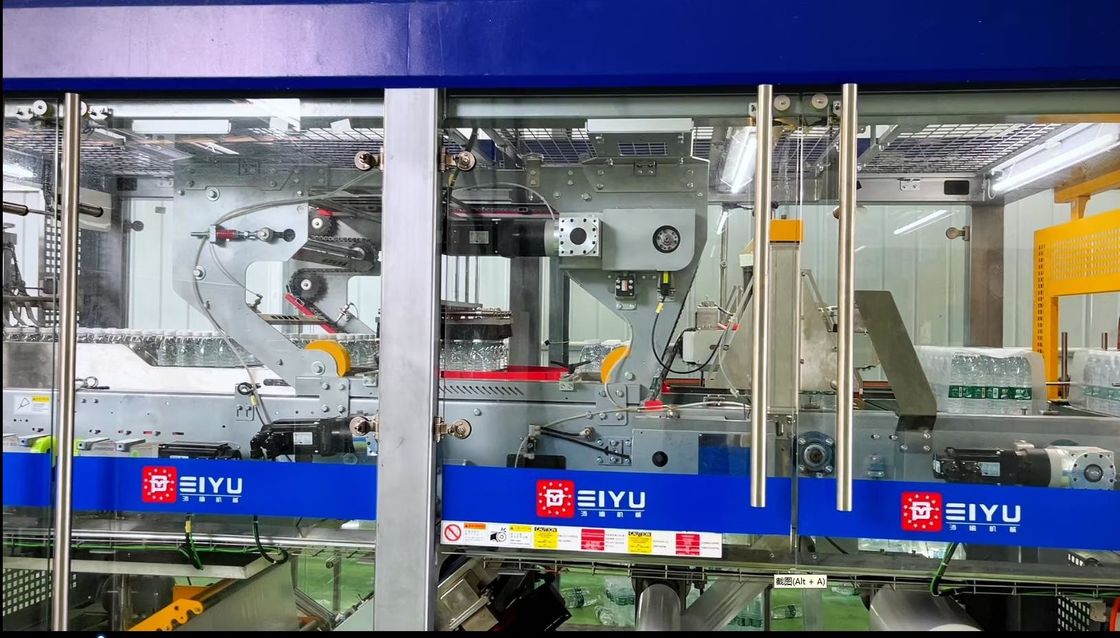

(1).Машина для упаковки

В основном упаковочная машина состоит из рамы, механизма разделения бутылок, механизма толкания бутылок, механизма размещения пленки, механизма обертывания пленки и т.д.

1) Механизм подачи бутылки отвечает за транспортировку бутылок ПЭТ к механизму разделения бутылок, который разделен на две части: переднюю и заднюю.
2) Механизм разделения бутылок отвечает за сортировку бутылок ПЭТ в соответствии с требованиями упаковки, чтобы реализовать пленку.
3) Механизм толкания бутылки отвечает за толкание группированных бутылок ПЭТ вперед и обертывание их пленкой.
4) Размотка пленки отвечает за поставку пленки для упаковки группированных бутылок ПЭТ.
5) Опаковка пленкой: длина подачи фильтра автоматически устанавливается в соответствии с размером упаковки,и автоматическая пленка завершается синхронно во время движения продукта вперед.

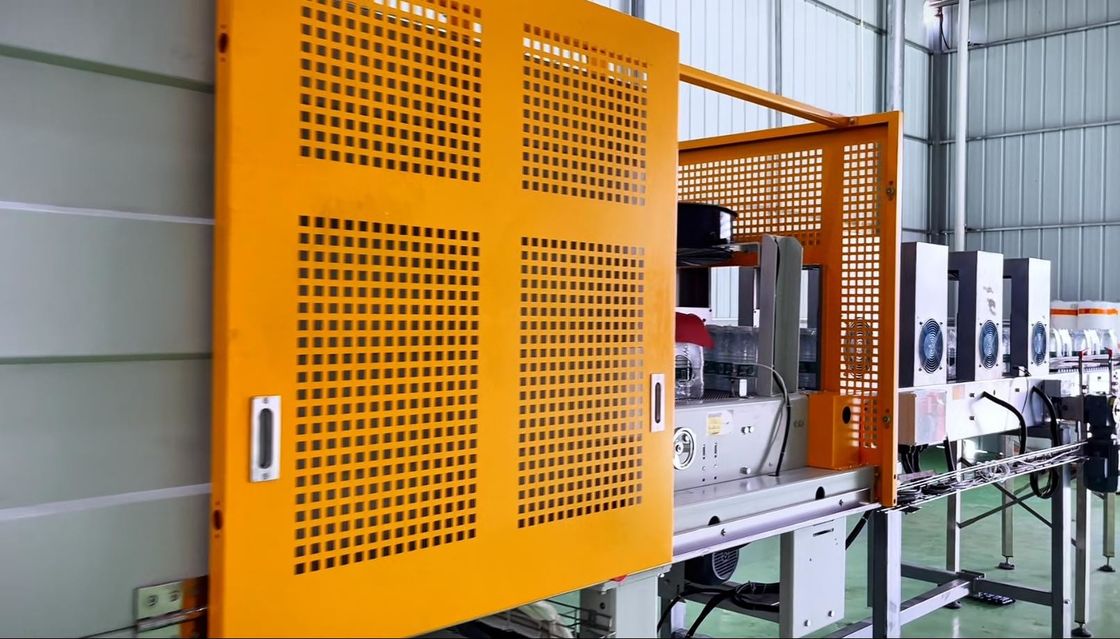

(2) Теплосокращающая машина
Теплосокращающая машина состоит из трех частей: нагрева и сокращения, охлаждения и формирования и транспортировки продукта.

1) Нагрев и сжатие:
Сжимающая машина нагревает и сжимает упакованную упаковку, так что пленка равномерно сжимается при установленной температуре, тесно прилипает к поверхности упаковки,и плотно завертывает упаковку, чтобы достичь желаемой цели упаковки.
Контроллер температуры использует цифровой дисплейный контроллер температуры с встроенной функцией PID.температуру шести частей в теплосокращающей печи обнаруживают термопары, и состояние нагрева нагревательной трубы автоматически регулируется, чтобы обеспечить постоянную температуру нагрева в печной полости в пределах установленного температурного диапазона.
Объем воздуха и давление печи могут регулироваться с помощью регулирования переменной частоты.Тепло нагревательной трубы выдувается из двух боковых стен и нижней части теплосокращающей печи через центробежный вентиляторЭто оборудование имеет в общей сложности 6 вентиляторов, каждый из которых состоит из двигателя с расширенным валом, созданного на заказ нашей компанией, и специального многокрылового центробежного винта.В соответствии с направлением движения оборудования, каждые два вентилятора соответствуют зоне нагрева и зоне формирования.скорость вентилятора каждой зоны нагрева может быть установлена путем преобразования частоты для достижения требуемого объема воздуха и давления воздуха для формирования.
Объем воздуха и положение выхода воздуха в термосужающей печи могут регулироваться по желанию. the air volume and air outlet position of a certain section of the heating forming zone can be adjusted by mechanically adjusting the inner wall of the furnace cavity and the bottom air volume adjustment plate.
Эта машина используется в качестве двухканального пленочного пакета, и в середине канала нагревательной печи установлена пластина с горячим воздухом.Тепло более равномерно, когда двойная упаковка проходит через термосужающую печьПри использовании в виде одного канала средняя пластина горячего воздуха в канале нагревательной печи должна быть удалена.
Вносить соответствующие изменения в соответствии с требованиями клиента.
Требуемая температура упаковки составляет 200°~280°, время нагрева 30-40 мин, мощность нагревательной трубы 97,2 кВт, а температура наружной стены нагревательной печи 30°~50°.

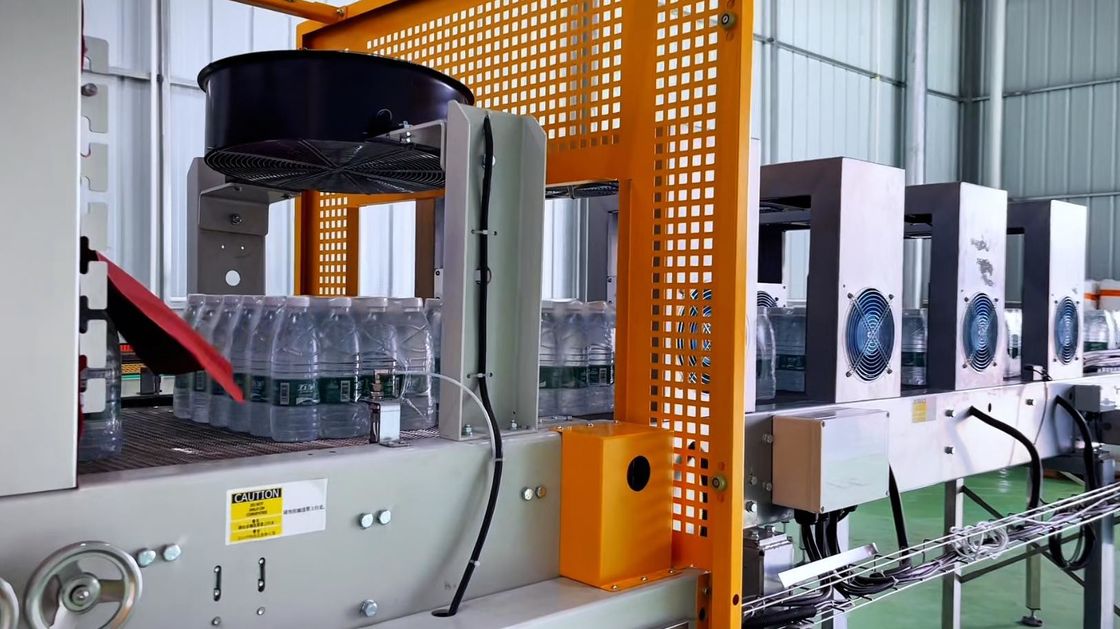

2) Охлаждение и формование:
Охлаждение и формирование отвечают за быстрое охлаждение пленки на поверхности нагретой и сжатой упаковки, так что пленка быстро становится высокопрочной для легкой обработки.
Выход теплосокращающей печи оборудован 6 комплектами охлаждающих вентиляторов, а для транспортировки используется перфорированный ремень сетки,который может быстро охладить оберточную пленку и сформировать состояние высокой прочности.
3) Транспортировка продукции:
Цепочка конвейерной сетки из нержавеющей стали имеет плотное и равномерное расстояние между сетками, высокую прочность сетки, стабильную передачу и высокую износостойкость; машина может контролироваться независимо,и скорость двигателя может регулироваться путем преобразования частоты, чтобы соответствовать скорости основной машины пленочной оберточной машины.
Полностью упакованные товары транспортируются на бесприводный конвейерный ролик; бесприводный конвейерный ролик может играть роль временного хранения, что удобно для персонала для складирования или переноса.

6Таблица технических параметров:

7Технические преимущества оборудования Пэйю
Объем воздуха с обеих сторон Peiyu сокращающей печи регулируется, объем воздуха внизу сокращающей печи регулируется,и выход от сужающейся печи пленочной оберточной машины оборудован в стандартном порядке охлаждающим конвейером длиной 4 метраПосле уменьшения упаковка выглядит красиво, уменьшающие отверстия с обеих сторон упаковки круглые или овальные без очевидных морщин, цветная пленка выровнена,верхнее и нижнее отклонения ±5 мм, а отклонения слева и справа составляют ±5 мм.

(1) Преимущества контроля:
Pei Yu самостоятельно разработала программное обеспечение, а ПЛК, сервомотор, инвертор и т. д. отобраны из продуктов марки Huichuan,которые не ограничены сроком поставки импортных электрических компонентов марки. Благодаря разработке электрической программы, работа программного обеспечения более удобна, и программа может регулироваться в режиме онлайн, когда оборудование работает,без остановки, чтобы найти параметрыСистема управления обеспечивает двухлетнюю гарантию.
Если у клиента есть другие требования, аксессуары могут быть заменены при условии, что срок доставки контролируется.
(2) Преимущества механической конструкции:
Конвейер подачи бутылки отвечает за транспортировку банок/бутылок к механизму разделения бутылок.Полностью закрытая верхняя поверхность может обеспечить отличную поддержку продукта, предотвращает падение бутылки и долговечен; в то же время использование сетки с небольшим размером сетки более благоприятно влияет на плавный переход продукта на конвейерном конце.Управляющее устройство и главная машина образуют беспечную транспортную связь, что способствует групповому расположению бутылки. Буферный компонент колеблющего цилиндра делает подачу бутылки более плавной. Конвейер подачи бутылки разделен на две секции,передний конвейер и задний конвейер, что может эффективно снять давление от подачи пищи в бутылку.

Изображение компонента буфера

Основная машина имеет полностью закрытую конструкцию рамы, вся механическая часть полностью помещена в дверь защиты безопасности,и оборудован предохранительным переключателем для защиты безопасности оператораОн оснащен независимым электрическим шкафом и поставляется с теплораспределяющим кондиционером.

Изображение стойки

Защитник бутылки отвечает за толчок группированных банок/бутылок вперед и обертывание их пленкой.Технология отделения сцепления от перегрузки предотвращает повторную синхронизацию машины из-за перегрузки двигателя.

Снимок сцепления с перегрузкой бутылочника

Снимок снятия пленки с перегрузкой сцепления


PLC использует продукты серии Huichuan и использует независимые сервомоторы для управления отделением бутылок, нанесением пленки, резкой пленки и обертыванием пленки,обеспечение точности разделения бутылок и резки пленок, который может быть скорректирован в соответствии со спецификациями упаковки различных продуктов.что делает работу нанесения пленки более стабильной и может реализовать цвет пленки позиционирования упаковки.

Картина разделения бутылки с сервоуправлением

Изображение сервоуправляющего ремня

Сервоуправляемые фильмы для резки и подачи картин

Снимок пленки сервоуправления

Двухколесный пневматический расширительный вал поддерживает пленочные ролики, которые могут быть заменены поочередно, и замена пленки быстрая и быстрая, ≤ 2 минуты;он автоматически остановится и сигнализирует, когда пластиковая пленка будет использована. Напряжение пленки обнаружено и сервопленка подается, которая равномерна и плоская, и контроль резки пленки точен, и разрез аккуратный.

Компоненты пленки для сцепления

Фотографии основной конструкции сужающей печи:

Настройка боковой ветровой панели

Распределение отверстий в направлении выхода ветра вентилятора

Поперечное сечение воздушной полости

Печное помещение вниз по ветру пластина регулирующая отверстие пластина

8.Котировка и время доставки для 48000BPH 60000BPH высокоскоростной упаковочной упаковочной машины 130KW:

(1) Период действия котировок: 1 месяц;
(2) Способ оплаты: T/T, L/C.
(3) Заказчики предоставляют образцы продукции и упаковки, необходимые для производственного испытания, бесплатно;
(4) Время доставки: 60 рабочих дней с момента получения депозита от клиента и образцов упаковки продукта.

9.Обеспечение качества для 48000BPH 60000BPH высокоскоростной упаковочной упаковочной машины 130KW:
(1) Предприятие гарантирует, что поставляемые товары совершенно новые, неиспользованные, изготовленные из новейшего дизайна и подходящих материалов и соответствуют качеству,спецификации и характеристики, указанные в техническом договоре во всех аспектах;
(2).Компания гарантирует, что после правильного управления, установки и отладки производственной линии,оборудование достигнет различных технических показателей производительности продукта в течение 15 дней с момента ввода всей системы в эксплуатацию;;
(3) Компания гарантирует, что в течение срока гарантии качества, указанного в договоре, она будет нести ответственность за дефекты,неисправности и повреждения производственной линии, вызванные дефектами конструкции, процесса, производства, монтажа, отладки или материалов, предоставленных и качества оборудования продавца;
(4) Период обеспечения качества оборудования составляет 12 месяцев после принятия на линию производства.установлено, что качество или спецификации оборудования не соответствуют условиям контракта;, или если доказано, что оборудование неисправно (включая потенциальные дефекты или использование не квалифицированных материалов и т.д.),Покупатель имеет право предложить продавцу исправление в течение периода обеспечения качества продукции в соответствии с сертификатом о проверке, выданным юридическим отделом.;
(5) Компания гарантирует механические свойства поставляемого оборудования, качество продукции и показатели потребления продукции.

10Гарантия на оборудование для 48000BPH 60000BPH высокоскоростной упаковочной упаковочной машины 130KW:
(1) После принятия оборудования предоставляется 12-месячная гарантия, а система управления (стандартная марка Huichuan) предоставляет 24-месячную гарантию; в течение гарантийного периоданаша компания предоставит пользователям бесплатные запасные части и своевременные и эффективные услуги (носимые части не покрываются гарантией);
(2).Если оборудование неисправно и требует ремонта на месте,Наша компания гарантирует, что персонал по техническому обслуживанию в течение 48 часов будет спешить на место работы клиента, чтобы помочь клиенту своевременно устранить ошибку (за исключением форс-мажорных обстоятельств);
(3) После гарантийного периода наша компания предоставит пользователям широкий спектр преференциальной технической поддержки, достаточный запас запасных частей и другие послепродажные услуги на всю жизнь;

11.Опаковка и транспортировка для 48000BPH 60000BPH высокоскоростной упаковочной машины 130KW:
(1) Способ упаковки:
Упаковка использует новые и прочные специальные упаковочные коробки или фиксированные рамы, которые подходят для транспортировки на большие расстояния, влагостойкие, ржавостойкие, ударностойкие,подходящий для наземной перевозки, морских перевозок и общего подъема.
2) Способ перевозки: сухопутный транспорт, морской транспорт.
