OEM тепловая пачка сокращается упаковочная машина для упаковки картонных бутылок

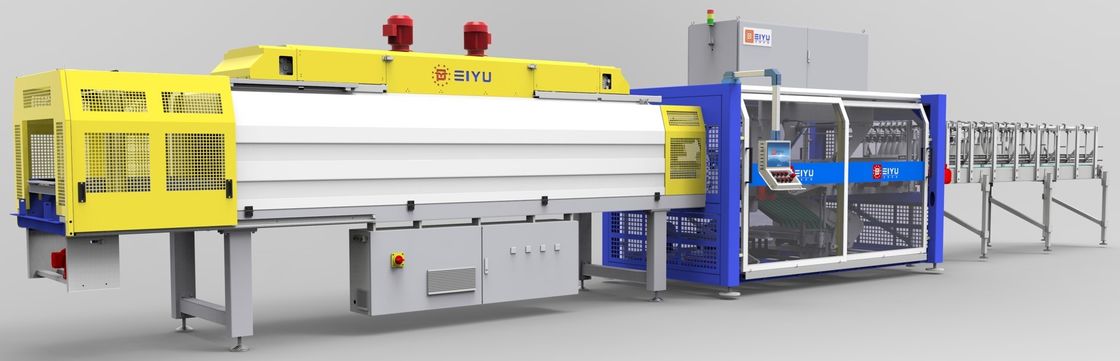

Высокоскоростной и высококачественный термоусадочный упаковщик для картонных коробок

Shanghai Peiyu Packaging Technology Co.,Ltd.

Область применения: Данное оборудование в основном подходит для промышленной упаковки стеклянных бутылок/ПЭТ-бутылок/банок в таких отраслях, как производство воды, напитков, пива, продуктов питания и лекарств.

Диапазон производительности применимой производственной линии: от 12 000 до 48 000 бутылок в час

Диапазон производительности в зависимости от различных спецификаций упаковки: от 30 до 260 упаковок в минуту

Конфигурация основных компонентов:

1. Введение в термоусадочный упаковщик для картонных коробок:

Цельный полностью автоматический термоусадочный упаковщик для картонных коробок - это новый тип упаковочного оборудования, разработанный и изготовленный на основе характеристик усадки упаковочной пленки при нагревании. Он может автоматически располагать отдельные продукты, группировать их, толкать бутылки с помощью сервопривода, обертывать пленкой с помощью сервопривода и, наконец, формировать коллективную упаковку путем нагрева и усадки, охлаждения и придания формы. Упакованные продукты надежно связаны, имеют правильный и красивый внешний вид, что позволяет экономить затраты на упаковку.

2. Сценарий применения термоусадочного упаковщика для картонных коробок:
Термоусадочный упаковщик для картонных коробок широко используется на линиях производства воды, напитков, консервов, кормов для домашних животных, пива, жидких приправ и т. д.

3. Технологический процесс термоусадочного упаковщика для картонных коробок:

Транспортировка, группировка коробок, подача пленки, обертывание пленкой с помощью стержня для захвата пленки, усадка пленки, охлаждение, выход готовой продукции.

Некоторые сертификаты и примеры клиентов

4. Описание технологических характеристик термоусадочного упаковщика для картонных коробок:
4.1 Простой и красивый внешний вид, новая и уникальная структура, простота обслуживания.
4.2 Пневматические расширители поддерживают рулоны пленки, электронная индукционная подача пленки, стабильная подача пленки, быстрая и быстрая замена пленки.
4.3 Система управления серводвигателем, стабильная и надежная.
4.4 Механизм разделения коробок использует сервопривод и кулачковую структуру, а разделение коробок является точным и надежным.
4.5 Усадочная камера использует уникальную технологию циркуляции воздуха, что значительно улучшает эффект усадки. Разумная структура, теплоизоляция, высокая точность контроля температуры, лучший эффект термоусадочной упаковки.
4.6 Более 90% электрических компонентов - импортные высококачественные бренды, стабильные и надежные.
4.7 Вся машина использует энергосберегающую технологию, экономя 30% потерь электроэнергии, низкоуглеродную и экологически чистую.
4.8 Датчик цветовой метки автоматически захватывает метку, а серводвигатель управляет длиной и положением подачи пленки для достижения позиционирования цветной пленки и улучшения класса упаковки продукта.

5.1. Упаковочная машина:

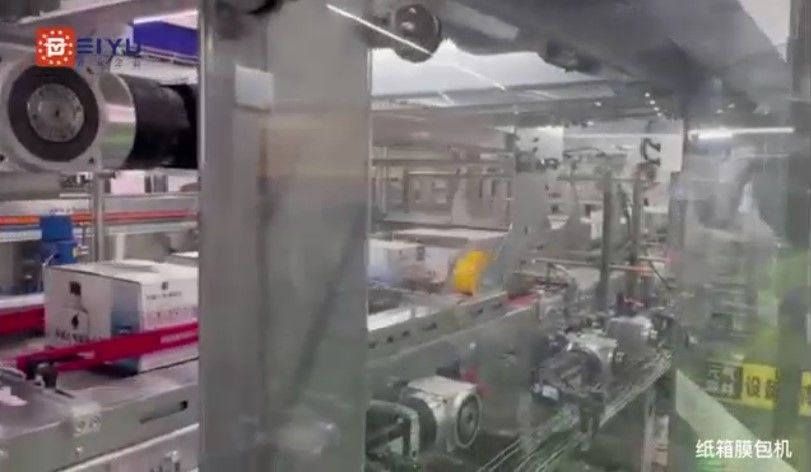

Упаковочная машина в основном состоит из рамы, механизма разделения коробок, механизма толкания коробок, механизма укладки пленки, механизма обертывания пленкой и т. д.

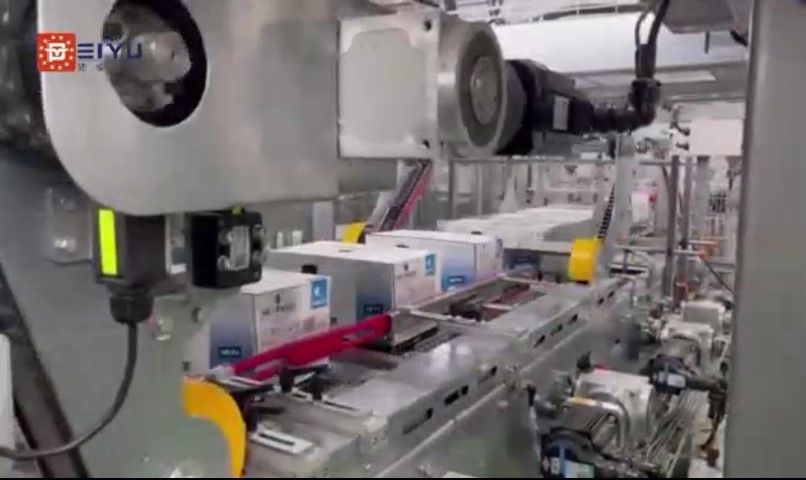

5.1.1. Механизм подачи коробок отвечает за транспортировку картонной коробки к механизму разделения коробок, а вход для упаковки пленки в коробку приводится в действие сервоприводом. Он разделен на две части: передняя транспортировка и задняя транспортировка
5.1.2 Механизм разделения коробок отвечает за сортировку картонных коробок для реализации толкания пленки.

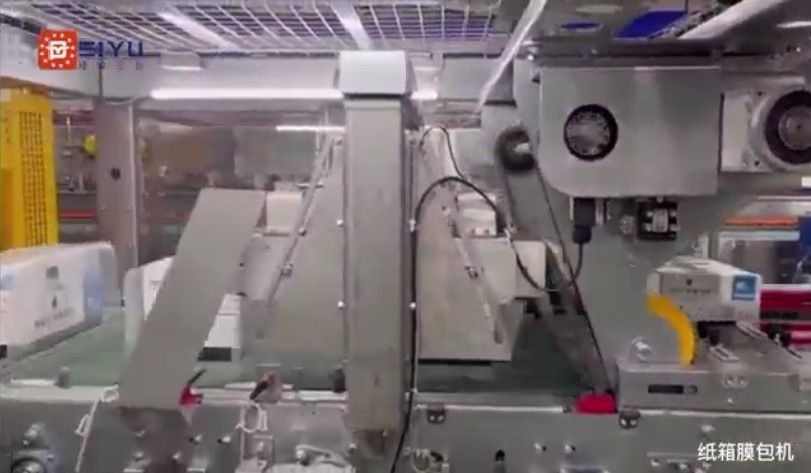

5.1.3. Механизм толкания коробок отвечает за продвижение сгруппированных картонных коробок вперед и обертывание их пленкой.
5.1.4. Размотка пленки отвечает за подачу пленки для обертывания сгруппированных картонных коробок.
5.1.5. Обертывание пленкой: длина подачи термоусадочной пленки автоматически устанавливается в соответствии с размером упаковки, а автоматическое обертывание пленкой выполняется синхронно во время движения продукта вперед.
5.2. Термоусадочная машина:
Термоусадочная машина состоит из трех частей: нагрев и усадка, охлаждение и придание формы, а также транспортировка продукта.
5.2.1. Нагрев и усадка:
Усадочная машина нагревает и сжимает обернутую упаковку, так что пленка равномерно сжимается при заданной температуре, плотно прилегает к поверхности упаковки и плотно обертывает упаковку для достижения желаемой цели упаковки.
Регулятор температуры использует цифровой регулятор температуры с встроенной функцией PID. Определение температуры чувствительно и точно и может быть установлено по желанию. Во время работы температура шести частей в полости термоусадочной печи определяется термопарами, и состояние нагрева нагревательной трубки автоматически регулируется, чтобы гарантировать, что температура нагрева в полости печи постоянна в заданном диапазоне температур.
Объем и давление воздуха в печи можно контролировать регулированием переменной частоты. Во время работы тепло нагревательной трубки выдувается из двух боковых стенок и дна полости термоусадочной печи через центробежный вентилятор и воздействует на обернутый продукт. Это оборудование имеет в общей сложности 6 вентиляторов, каждый из которых состоит из удлиненного вала двигателя, настроенного нашей компанией, и специального многолопастного центробежного рабочего колеса. В соответствии с направлением работы оборудования каждые два вентилятора соответствуют зоне формирования нагрева. В соответствии с процессом горячего формования обернутого продукта скорость вращения вентилятора каждой зоны формирования нагрева можно установить путем преобразования частоты для достижения требуемого объема и давления воздуха для формования.
Объем воздуха и положение выхода воздуха в термоусадочной печи можно регулировать по желанию. В соответствии с процессом горячего формования обернутого продукта объем воздуха и положение выхода воздуха определенного участка зоны формирования нагрева можно регулировать путем механической регулировки внутренней стенки печи и нижней пластины регулировки объема воздуха.
Требуемая температура для упаковки составляет 200°~280°, время нагрева составляет 30-40 минут, мощность нагревательной трубки составляет 120 кВт, а температура наружной стенки нагревательной печи составляет 30°~50°.
5.2.2. Охлаждение и придание формы:
Охлаждение и придание формы отвечает за быстрое охлаждение пленки на поверхности нагретой и усаженной упаковки, чтобы пленка быстро перешла в состояние высокой прочности для удобства обращения.
Выход корпуса термоусадочной печи оснащен вентилятором отвода тепла, а для транспортировки используется перфорированная сетчатая лента, которая может быстро охладить оберточную пленку и сформировать состояние высокой прочности.
5.2.3. Транспортировка продукта:
Сетчатая цепь из нержавеющей стали имеет плотный и равномерный шаг сетки, высокую прочность сетки, стабильную передачу и высокую износостойкость; машина может управляться независимо, а скорость двигателя можно регулировать преобразованием частоты в соответствии со скоростью основного механизма оберточной машины.
Упакованные предметы транспортируются к неприводному конвейерному ролику; неприводной конвейерный ролик может играть роль временного хранения, что удобно для персонала для штабелирования или переноски.

6. Технические параметры термоусадочного упаковщика для картонных коробок:

7. План этажа оборудования для термоусадочного упаковщика для картонных коробок:

8. Технические преимущества оборудования Peiyu:
Объем воздуха по обеим сторонам усадочной печи Peiyu регулируется, объем воздуха в нижней части усадочной печи регулируется, а выход усадочной печи оберточной машины в стандартной комплектации оснащен 4-метровым охлаждающим конвейером. После усадки упаковка выглядит красиво, усадочные отверстия по обеим сторонам упаковки круглые или овальные без видимых морщин, цветная пленка выровнена, верхние и нижние отклонения составляют ±5 мм, а левые и правые отклонения составляют ±5 мм.

(1) Преимущества управления:
Pei Yu самостоятельно разработала базовое программное обеспечение, а ПЛК, серводвигатель, инвертор и т. д. выбираются из продуктов бренда Huichuan, которые не ограничены сроком поставки импортных электрических компонентов. Благодаря базовой разработке электрической программы работа программного обеспечения более удобна, и программу можно настроить онлайн во время работы оборудования, не останавливаясь для поиска параметров, что повышает эффективность работы одной машины и всей линии. Система управления предоставляет двухлетнюю гарантию.
Если у клиента есть другие требования, аксессуары могут быть заменены при условии, что срок поставки контролируется.
(2) Преимущества механической конструкции:
Конвейер подачи бутылок отвечает за транспортировку банок/бутылок к механизму разделения бутылок. Конвейерная лента использует сетчатую ленту серии Regina 610. Полностью закрытая верхняя поверхность может обеспечить отличную поддержку продукта, избежать падения бутылок и является прочной; в то же время использование сетчатой цепи с небольшим шагом больше способствует плавному переходу продукта на конце транспортировки. Управление и основной механизм образуют безнапорные транспортные отношения, что способствует расположению группы бутылок. Компонент буфера качающегося цилиндра делает подачу бутылок более плавной. Конвейер подачи бутылок разделен на две секции: передний конвейер и задний конвейер, что может эффективно снизить давление подачи бутылок.

Изображение буферного компонента

Основной механизм имеет полностью закрытую конструкцию рамы, вся механическая часть полностью помещена в дверь безопасности, и оснащен выключателем безопасности для защиты безопасности оператора. Он оснащен независимым электрическим шкафом и поставляется с кондиционером отвода тепла.

Изображение стойки

Толкатель бутылок отвечает за продвижение сгруппированных банок/бутылок вперед и обертывание их пленкой. Технология разделения сцепления от перегрузки предотвращает повторную синхронизацию машины из-за перегрузки двигателя.

Изображение сцепления от перегрузки толкателя бутылок

Изображение сцепления от перегрузки захвата пленки


ПЛК использует продукты серии Huichuan и использует независимые серводвигатели для управления разделением бутылок, нанесением пленки, резкой пленки и обертыванием пленкой, обеспечивая точность разделения бутылок и резки пленки, которые можно регулировать в соответствии со спецификациями упаковки различных продуктов. Нанесение пленки использует метод предварительной резки, что делает операцию нанесения пленки более стабильной и позволяет реализовать позиционирование цветной пленки для упаковки.

Изображение разделения бутылок с сервоуправлением

Изображение привода ремня с сервоуправлением

Изображения резки и подачи пленки с сервоуправлением

Изображение пленки с сервоуправлением

Двухрулонный пневматический расширительный вал поддерживает рулоны пленки, которые можно заменять попеременно, а замена пленки выполняется быстро и быстро, ≤ 2 минуты; он автоматически остановится и подаст сигнал тревоги, когда пластиковая пленка будет израсходована. Натяжение пленки определяется, и сервопривод подает пленку, которая является ровной и плоской, а управление резкой пленки является точным, а разрез аккуратным.

Изображения компонентов сращивания пленки

Фотографии основной структуры усадочной печи:

Регулировка боковой ветровой панели

Распределение отверстий для направления ветра на выходе вентилятора

Поперечное сечение ветровой полости

Регулировочная пластина отверстия нижней ветровой пластины камеры печи

9. Коммерческое предложение и срок поставки для OEM Heat Tray Shrink Packer Wrap Machine For Cartons Bottles:

(1). Срок действия коммерческого предложения: 1 месяц;
(2). Способ оплаты: T/T, L/C.
(3). Клиенты бесплатно предоставляют образцы продукции и упаковки, необходимые для заводских испытаний;
(4). Срок поставки: 60 рабочих дней с момента получения депозита клиента и образцов упаковки продукции.

10. Гарантия качества для OEM Heat Tray Shrink Packer Wrap Machine For Cartons Bottles:
(1). Компания гарантирует, что поставляемые товары являются новыми, неиспользованными, изготовлены по новейшему дизайну и из подходящих материалов и соответствуют качеству, спецификациям и характеристикам, указанным в техническом контракте во всех аспектах;
(2). Компания гарантирует, что после надлежащего руководства, установки и отладки производственной линии оборудование достигнет различных технических показателей продукта в течение 15 дней с момента ввода в эксплуатацию всей системы;
(3). Компания гарантирует, что в течение гарантийного срока качества, указанного в контракте, она будет нести ответственность за дефекты, неисправности и повреждения производственной линии, вызванные дефектами в конструкции, процессе, производстве, установке, отладке или предоставленных материалах и качестве оборудования продавца;
(4). Гарантийный срок качества оборудования составляет 12 месяцев после приемки производственной линии. Если в течение гарантийного срока качества будет обнаружено, что качество или спецификации оборудования не соответствуют положениям контракта, или будет доказано, что оборудование имеет дефекты (включая потенциальные дефекты или использование неквалифицированных материалов и т. д.), покупатель имеет право предложить продавцу исправление в течение гарантийного срока качества продукта в соответствии со свидетельством о проверке, выданным уполномоченным органом;
(5). Компания гарантирует механические свойства предоставленного оборудования, качество продукта и показатели потребления продукта.

11. Гарантия на оборудование для OEM Heat Tray Shrink Packer Wrap Machine For Cartons Bottles:
(1). После приемки оборудования предоставляется гарантия на 12 месяцев, а система управления (стандартный бренд Huichuan) предоставляет гарантию на 24 месяца; в течение гарантийного срока наша компания предоставит пользователям бесплатные запасные части и своевременное и эффективное обслуживание (на изнашиваемые детали гарантия не распространяется);
(2). Если оборудование выйдет из строя и нуждается в ремонте на месте, наша компания гарантирует, что обслуживающий персонал прибудет на место к клиенту в течение 48 часов, чтобы помочь клиенту своевременно устранить неисправность (за исключением форс-мажорных обстоятельств);
(3). После окончания гарантийного срока наша компания предоставит пользователям широкий спектр льготной технической поддержки, достаточный запас запасных частей и другие послепродажные услуги на протяжении всей жизни;

12. Упаковка и транспортировка для OEM Heat Tray Shrink Packer Wrap Machine For Cartons Bottles:
(1). Способ упаковки:
В упаковке используются новые и прочные специальные упаковочные коробки или фиксированные рамы, которые подходят для транспортировки на большие расстояния, влагостойкие, антикоррозийные, ударопрочные, подходят для наземной транспортировки, морской транспортировки и общего подъема.
(2). Способ транспортировки: наземный транспорт, морской транспорт.
